2. 根系拍照系列-原位型

  • PMT-RTC-200X-EFI移动式根区荧光原位测定系统

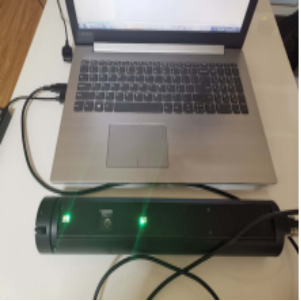

PMT-RTC-200X-EFI移动式根区荧光原位测定系统

PMT-RTC-200X-EFI移动式根区荧光原位测定系统

产品用途

根系观测是植物地下部分的主要观测内容,该系统能在自然状态下,获取植物根系原位的局部显微高清图片信息,通过紫外光源系统区分活死根,同时具备的激发荧光成像(Excitation Fluorescence Imaging)可系统研究土壤微生物物种多样性、种群组成及其相互作用、群落空间分布等状况。并通过根系生态分析软件获取植物根系形态等重要参数,为植物根系生态、抗逆性、胁迫等研究提供地下根系生长的相应数据。


技术参数:

  • 摄像头: 500万星光级超宽动态数字彩色摄像头;

  • 荧光激发光源:独立可调光源强度,可实现CFP、GFP荧光蛋白激发,光源和滤光片同时具有自动切换功能,不需要手动更换任何部件;

  • 软件程控调光:软件实现调光,无手动旋钮,精度不低于1%,自动记忆档位,确保实验重复一致性;

  • 透明观察管尺寸:外径90mm,内径84mm长度可定制;

  • 光源系统:在白光、红光、绿光、UV紫外光和荧光五大光源之间自动切换;

  • 工作环境:-10℃~60℃,相对湿度0~100%RH(没有水汽凝结);

  • 充电电压:笔记本电压;

  • 软件放大分辨率:20000x20000像素;

  • 供电电源:笔记本USB端口供电或外接蓄电池或交流电源适配器;

  • 图像色彩模式:彩色;

  • 数据传输:USB;

  • 标定手柄:2米连接式标尺,带刻度,通过控制摄像头深度和转动以准确定位图片;

  • 数据存储:笔记本;

  • 工作方式:连接笔记本电脑(或平板电脑等)工作;

  • 测量方式:可定点、定位连续监测;

  • 画面尺寸:360°高分辨率图像(18x24mm);

  • 图像处理载体:移动式图像处理单元(12.3英寸触屏 i7 16G+512G WiFi版);室内终端图像处理单元(i7-10700F 16G 256GSSD 2T RX640 4G独显 27英寸显示器)。

软件参数:

RootAnalysis是一套专业根系分析软件。可以分析根系长度、直径、面积、体积、根尖记数等参数。该软件功能强大,操作简单,广泛运用于根系形态学和构造学研究。同时,专业版根系分析软件还可以进行更加复杂的根系颜色分析、连接分析、拓扑分析和分级伸展分析等,为环境生态、抗逆性、环境胁迫等研究提供根系参数理论依据。

  • 丰富的快捷键功能,绘制根系轻松且迅速,可粘贴复制根系,多节点框选,整体拖拽平移,多文档操作适合根系时空对比分析;对导入的图像进行旋转、更改图像分辨率(DPI)、更改图像尺寸、图像增强、调整图像对比度、对图像进行锐化处理;含根系生物量测量,12种单根系参数、30种活根死根统计学参数、30种拓扑统计学参数、5种根系节点趋势参数;多国语言,支持英文、简体中文及繁体中文;

  • 导出Excel表格数据,便于后期Excel、MatLab、SPASS等软件的处理与分析;

  • 能对每条根进行命名,定义是否活根,通过拖拽关键节点以完美拟合曲折根系,指定根系父子拓扑关系;

  • 对根系采集的时间地点进行管理,对图像进行角度偏移校正,进行注释以便进行数据的管理;

  • 丰富的图表选择,强大的图表属性设置功能,使得数据的可视化更加丰富;

  • 支持Windows的32位和64位操作系统;

  • 单根参数测定:多种单根参数,如长度、加权平均宽度、最大宽度、最小宽度、宽度标准差、加权加权平均角度、最大长度、最小长度、角度标准差、表面积、投影面积等;

  • 方向走势参数:随根系长度方向走势可测得宽度走势、角度走势、表面积走势、投影面积走势、体积走势等参数;

  • 生物量参数测定:多种生物量测量参数,如水平生物量(总值、平均值、中值、标准差值、最大值、最大位置、最小值、最小位置等)、垂直生物量、根系水平分布情况、根长估计值等参数;

  • 根拓扑参数测定:该功能下,Pregizer、Topology、自定义三种分级模式可自由切换。三种模式均可测量不同级别根系数量、加权平均宽度的均值、加权平均角度的均值、平均投影面积、长度标准差、加权平均宽度的标准差、加权平均角度的标准差等参数;通过拖拽关键节点完美拟合曲折根系,指定根系父子拓扑关系,从而自动确定根总投影面积、总体积、平均长度、平均宽度、平均角度、角度标准差、体积标准差、连接数等拓扑参数;可单独自动分析主根或任意一支侧根的长度和分叉数,单独显示标记根系的任意直径段相应各参数,同时能够进行根的分叉裁剪、合并、连接等修正

  • 辅助修正功能:该功能可实现鼠标框选特定区域、放大缩小局部观察、统计所选区域、辅助裁剪污染区域,同时使用橡皮擦功能实现修正统计效果,根据图像尺寸等因素区别,自动进行杂质剔除,提高监视和校正对象的分析精度;

  • 辅助标定功能:软件自带标定功能,实现半自动的尺寸标定,XY向可分别标定修正对象长度参数,结合跟随放大镜功能,通过鼠标拖动进行精确测量,测量对象长度精度≤±1%,优质图像质量时面积<1%,标准图像质量时面积≤3%;

  • 颜色分析模式:软件具有RHS 和UCL两种彩色模式可选,能够对图像对象进行颜色信息分析,如通过颜色分析确定根系存活数量,定义活死根,输出不同颜色标记根系的直径、长度、投影面积、表面积、体积等参数。

配置清单:

根系图像采集系统主机1台;图像抓取系统软件1套;根系生态分析软件1套;CFP、GFP荧光激发光源系统各1套;荧光滤光片更换套件2套;系统定位装置2套;标尺装置1套;仪器箱1件;外径90毫米1米微根管110根;移动式图像处理单元1套;室内终端图像处理单元1套和备用电源2套;
